套筒補償器安裝時注意事項分析
發布時間：2022 / 01 / 12 08:41:37 瀏覽
次

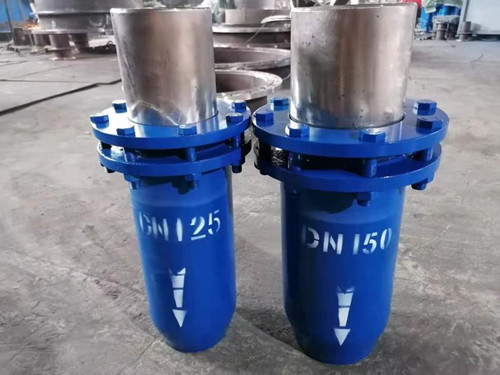

套筒補償器稱套管式伸縮節，是一種熱流管道的補償裝置，主要用于直縫管輔設后產生的軸向熱脹量吸收補償，是一種直接安裝在任何輸送無腐蝕單向或多向流體的管道中的補償裝置。套筒補償器廣泛應用于城鎮供熱、冶金、礦山、發電、石油化工、建筑等行業的輸送管道。其主要包括套(芯管)、殼體、密封材料等。
套筒補償器安裝時應妥善保管，防止日曬和沙塵污染。安裝時檢查補償器型號和設計是否一致，產品表面不應該有擦傷、壓坑、銹蝕等影響產品質量的缺陷。對一次性補償器總長度與樣品尺寸一致，無須再拉長或壓緊，如伸縮總管上的安裝標線發生變化時，應進行調整安裝，對于雙向無推力補償器，須將介質流向安裝簡圖，當介質是蒸氣時，以免補償器內形成氣塞。為了保證補償器兩個方向的補償量相同，設計時須將雙向補償器布置在兩個固定點之間。
在套筒補償器兩端焊接的管段，須進行破口處理，并在焊后按要求進行水壓試驗(在試壓時，旋緊填料室內兩端螺栓不會泄漏)。在運轉24小時后，重新緊固填料室兩端螺栓。為了保證管道不發生橫向位移，僅沿軸向伸縮，側裝導向支架。若補償器兩頭均發生軸向位移，則兩面均應安裝導向支架，以保證補償器的軸向位移正負偏心(+)不超過一度。補償器隔熱防水的結構可以和管道一樣，但不能約束其伸縮部位。
